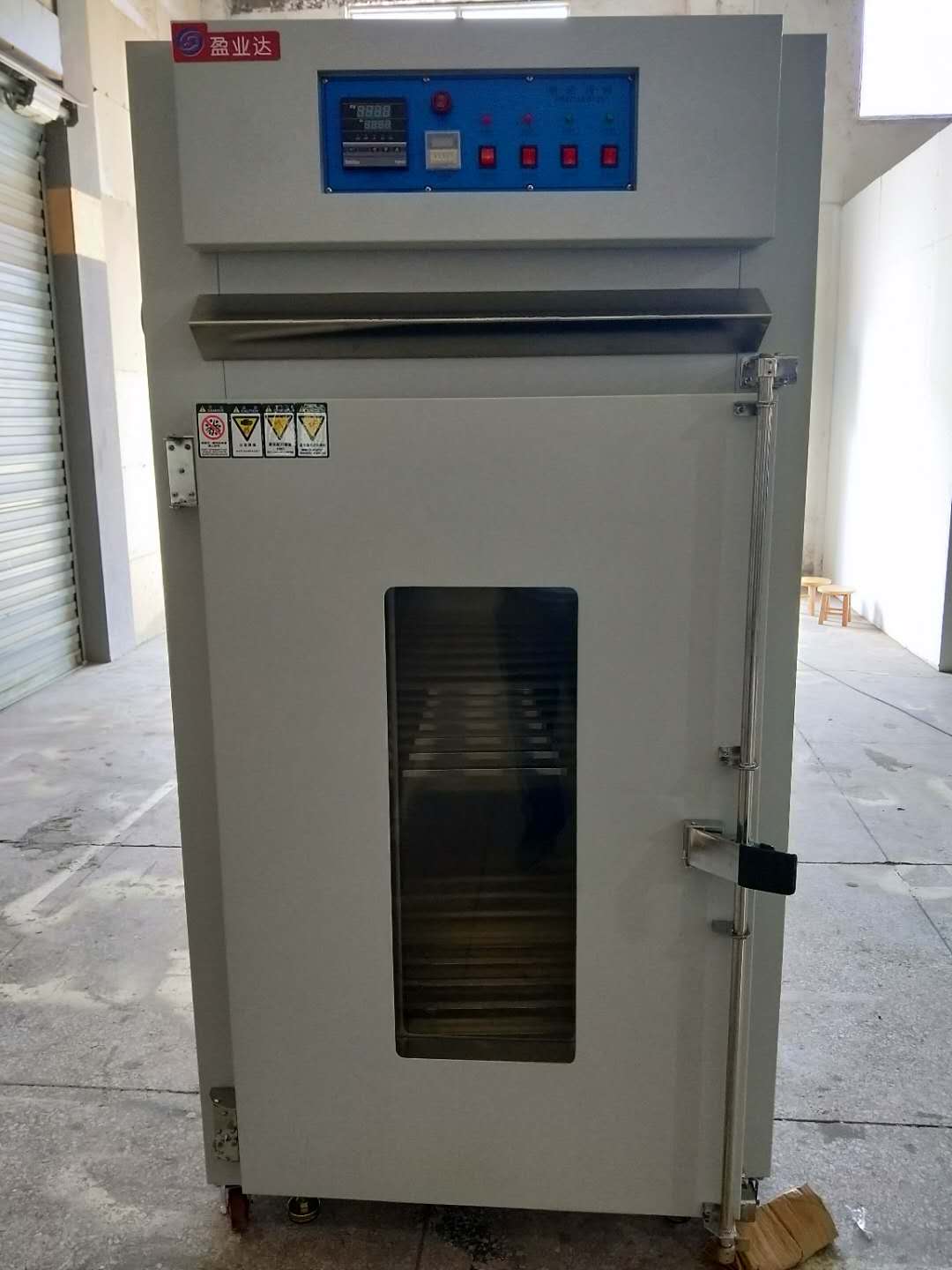

一、箱体结构尺寸

1、内尺寸：800(W)×1300(H)×600(D)±1mm；

2、外尺寸：1050(W)×2050(H)×780(D±)mm；以实物为标准

3、控制器位于机台上方，单门由右至左开启；

4、内材质为SUS304不锈钢板厚1.0mm；

5、外材质为SECC钢板厚1.2mm粉体烤漆处理(米白色)；

6、保温材质为100K高密度玻璃棉厚100mm，隔热性好，大限度地保证温度保温性。

7、门上配双层钢化玻璃视窗300*800mm,右侧有一个￠50mm测试孔；

8、箱内分二层，栅板二片；

9、防密之迫紧材质为耐高温硅胶条；

10、有活动脚轮及固定脚；

二、参数及温控系统，温控系统为单箱独立控制：

1、温度控制为PID微电脑，可自动演算，PV/SV同时显示，按键设定，可设定常温到最高温度之间的任意温度值(台湾台松)；

2、定时器设定，1秒－999时（可选择设定小时、分钟、秒）

ａ连续使用

ｂ温到计时，时间至切断加热电流 (结束报警装置)

3、感温入力CA（K）ＴＹＰＥ感温头置于内箱体左侧中间位置；

4、输出为3-32V；

5、电流控制器由固态继电器控制电力输出，由温度控制PID微电脑触点输出,信号自动调节输出比例,能精确控制温度的过冲精度(台湾阳明)；

6、发热材质为u型不锈钢加热管；

7、温度范围RT～150℃。

8、升温速率：RT－100℃约15分钟；

9、控制精度：±1℃；

10、箱内温度分布均匀度：±2℃%(空载);

三、送风及进排风系统：

1、强制水平左方送风循环，风源由循环马达运转带动风轮经在于电热器,将热风由左向右送至烤箱内部,且将使用后 热风再吸入底部风道成为风源再度循环加热,由此减小能量损耗并保证箱内的温度均匀性,,当门打开引起的温度下降时，也可借此送风循环系统迅速回复工作状态温度值，

2、送风马达为长轴耐高温型，功率为1hp/50Hz.

3、12寸风叶为多叶式页片型.

4、内装有可调导流风板.

5、左有一组进风口，上有一组排风口,口径80mm,进排风量可调.。

四、电源装置

1、电压  380V      三相五线6平方.  单箱功率6KW

五、安全保护系统

1. 超温保护系统：当由于外力原因导致温度失控时，本系统会在超过设定温度10度时自动停止整机供电，从而保护你的产品及机器的安全；

2. 保险丝与过流保护系统:当由于电压过高或其它原因导致整机的功率超出正常功率时,本系统会自动断电保护整机的工控组件不被损坏。

3. 马达过热保护,防止电机过热造成电机损伤,相序保护.
